| 外壳材质 | PPH(均聚聚丙烯) |
| 房屋方向 | 垂直 |
| 袋子尺寸 | 尺寸#1：Φ7"x17"长(Φ180x430mm) |
| 尺寸#2：Φ7"x32"长(Φ180x810mm) | |
| 尺寸 #4: Φ4"x15"L(Φ105x380mm) | |
| 尺寸 #5: Φ6"x20"L(Φ150x510mm) | |
| 尺寸 #6: Φ7"x22"L(Φ180x560mm) | |
| 袋数 | 单人 |
| 外壳厚度 | 16毫米 |
| 过滤等级 | 1μm - 800μm |
| 连接方式 | 侧端口 |
| 入口/出口类型 | 法兰 |
| 入口/出口尺寸 | DN40、DN50、DN65、DN80 |
| 密封类型 | 旋盖式 |
| 密封材料 | 氟橡胶 |
● 耐酸碱、耐高温
● 一体注塑成型，无焊接点，无渗漏
● PPH袋式过滤器外壳内壁光滑，易于清洗
● PPH单袋过滤器外壳360度密封，过滤精度高
● 使用和维护无需工具，更换滤袋方便快捷
● PPH滤袋外壳与国际标准滤水袋兼容
● 金属加工
● 化学工业
● 油墨和涂料
● 酸碱溶液过滤
● 电镀过滤行业
● 高纯水预过滤

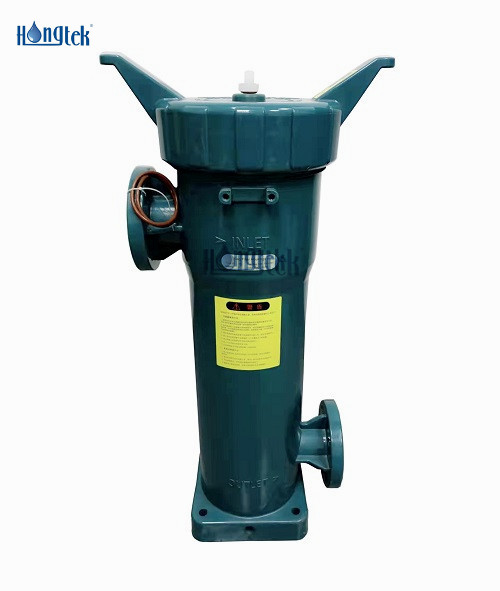

PPH 单袋过滤器外壳的运行数据
| 最大。温度 | 90℃ |
| 最大。压力 | 116 磅/平方英寸（8 巴） |
| 液体流动方向 | 侧入和侧出 |
| 流量（单滤袋） | 规格 #1 (Φ7"x17"): 20m³/h |
| 尺寸 #2 (Φ7"x32"): 40m³/h | |
| 尺寸 #4 (Φ4"x15"): 12m³/h | |
| 尺寸 #5 (Φ6"x20"): 22m³/h | |
| 尺寸 #6 (Φ7"x22"): 25m³/h | |
| 过滤面积（单滤袋） | 尺寸#1（Φ7"x17"）：0.25㎡ |
| 尺寸#2（Φ7"x32"）：0.5㎡ | |
| 尺寸#4（Φ4"x15"）：0.12㎡ | |
| 尺寸#5（Φ6"x20"）：0.3㎡ | |
| 尺寸#6（Φ7"x22"）：0.35㎡ | |
| 袋室容量/重量 | 尺寸 #1 (Φ7"x17"): 20.3L/15.3KG |
| 尺寸 #2 (Φ7"x32"): 32L/24.2KG | |
| 尺寸 #4 (Φ4"x15"): 6.5L/5.9KG | |
| 尺寸 #5 (Φ6"x20"): 12.8L/10.8KG | |
| 尺寸 #6 (Φ7"x22"): 24L/18KG |

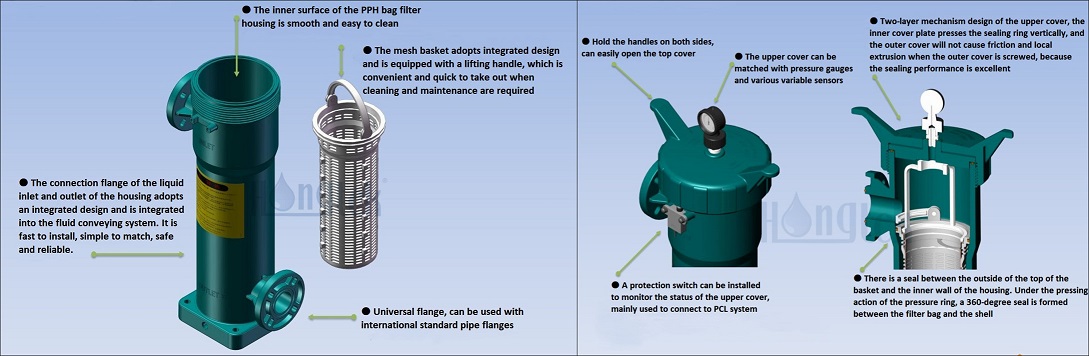

PPH袋式过滤器外壳零件功能说明
| ● 可安装保护开关，监控上盖状态，主要用于连接PCL系统 | ||||||||||||
| ● 外壳内表面光滑，易于清洁 | ● 握住两侧把手，可轻松打开顶盖 | |||||||||||
| ● 通用法兰，可与估计的标准管法兰配合使用 | ● 上盖可配压力表及各种变量传感器 | |||||||||||
| ● 网篮采用一体式设计，配有升降手柄，需要清洁维护时取出方便快捷 | ||||||||||||
| ● 壳体进出液连接法兰采用一体化设计，融入流体输送系统中。安装快捷、匹配简单、安全可靠。 | ||||||||||||
| ● 篮子顶部外侧与壳体内壁之间有密封。在压环的挤压作用下，滤袋与壳体之间形成360度密封 | ||||||||||||
| ● 上盖两层机构设计，内盖板垂直压紧密封圈，拧紧外盖时不会与外盖产生摩擦和局部挤压，密封性能优良。 | ||||||||||||

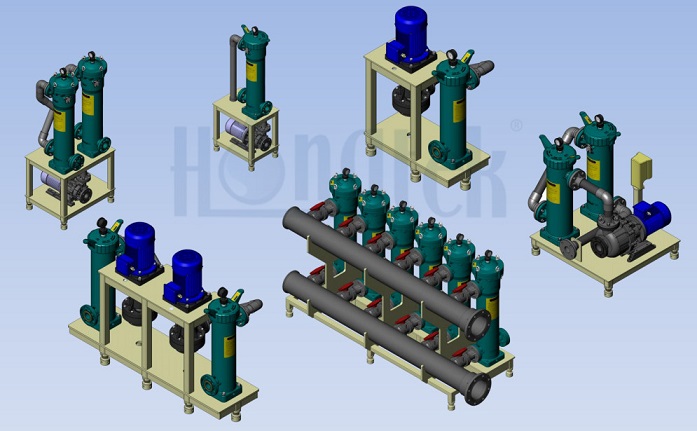

聚丙烯袋式过滤器外壳并联方式

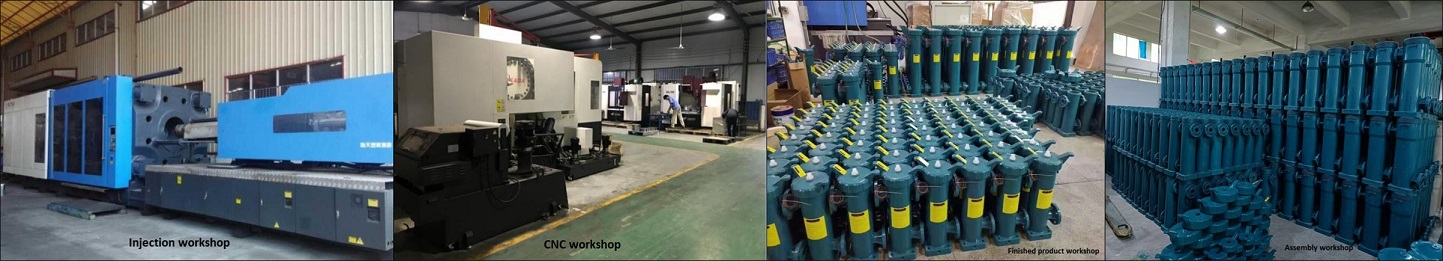

PPH袋式过滤器外壳生产车间

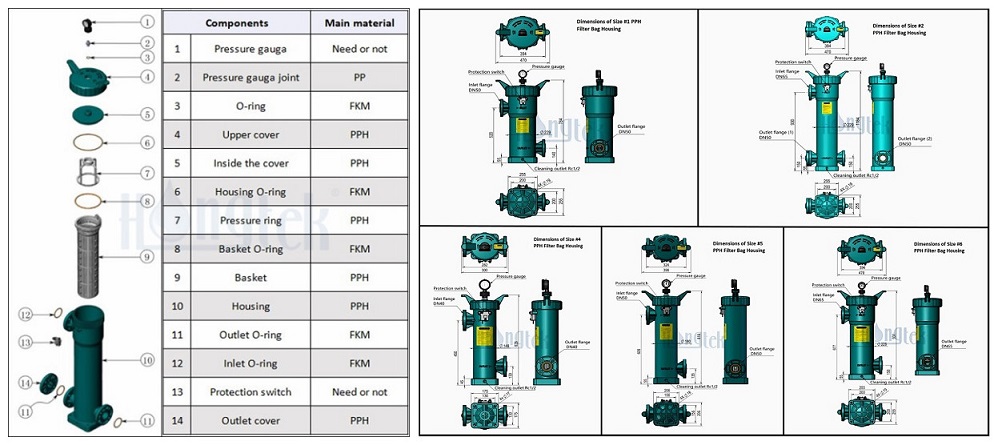

组件& 绘图 PPH 系列 PPH 袋式过滤器外壳
● PPH袋式过滤器外壳的每个配件均为标准配置
● 安装维护方便，滤袋更换方便
● 袋式过滤器外壳整体成型，结构紧凑，品质优良
● 节省空间，节省人力及运行成本，经济适用
● 配件坚固耐用，使用寿命长，系统安全放心
1、使用前务必将过滤器壳体的所有密封圈及密封圈固定槽清洗干净，然后将密封圈自然放入密封圈固定槽中。
2、将滤袋放入壳体内的网篮中，使过滤器的环紧贴滤筒内壁（对于有桶壁密封的壳体）或篮内壁（对于有篮壁密封的壳体）。
3、将滤袋压环垂直放置在滤袋环上方，压紧滤袋环。
4、将上盖内压板放在壳体上开口处，均匀压紧密封圈。
5. 将袋式过滤器外壳盖顺时针拧到外壳上。
6. 安装压力表接头并安装压力表。
7、关闭排水阀，打开进、出口阀，启动泵。
| PPH | 袋子尺寸 | 袋数 | 进出口尺寸（法兰） |
|
PPH系列 PPH单 袋式过滤器外壳 |
S1 = 尺寸 #1 (Φ7"x17") | 1 = 1 件 | N40=DN40 |
| S2 = 尺寸 #2 (Φ7"x32") | |||
| S4 = 尺寸 #4 (Φ4"x15") | N50=DN50 | ||
| S5 = 尺寸 #5 (Φ6"x20") | N65=DN65 | ||
| S6 = 尺寸 #6 (Φ7"x22") | N80 = DN80 |
例如：
PPH-S2-1-N65
PPH 系列 PPH 单袋过滤器外壳 - 尺寸 #2：Ø7"× 32" - 1 件 - DN65
